Konesch Zwilling Screw Barrel: Komplette Guide fir Spezifikatioune, Uwendungen & Selektioun

2026-08-05 0 Loosst mech e Message

Vun derNanhaiya Technesch Team- Screw & Barrel Engineering, Zhoushan · Iwwerpréift fir Fabréck Genauegkeet · ~10 min liesen

Schnell Äntwert

E konischen Zwillingsschraubefass ass e konischen, Zwillingbore-Extrusiounskomponent, an deem zwee konesch Schrauwen an engem passende konesche Faass rotéieren. Déi tapered Geometrie liwwert staark Fudder an héich Kompressioun an enger kuerzer Längt, dofir ass dekonesch Zwillingsschraube a Faassass d'Standardwahl fir PVC Päif, Profil, Blat a WPC Extrusioun.

Wann Dir eng PVC oder Holz-Plastik Linn lafen, derkonische Zwillingsschrauberfassass ee vun den Deeler déi am meeschten direkt Är Ausgab, Schmelzqualitéit a Lafkäschte entscheeden. Wielt déi falsch Gréisst, Material oder Spillraum an Dir bezuelt fir et am Verschleiung, Schrott an Ausdauer. Dëse Guide befaasst wéi e konesche Schraubefass funktionnéiert, d'Spezifikatioune déi wichteg sinn wann Dir kaaft, wéi et sech vun engemparallel Zwilling Schrauwen barrel, a wéi een auswielen, installéieren an erhalen - geschriwwen aus der Perspektiv vun enger Fabréck déi all Dag dës Deeler mécht.

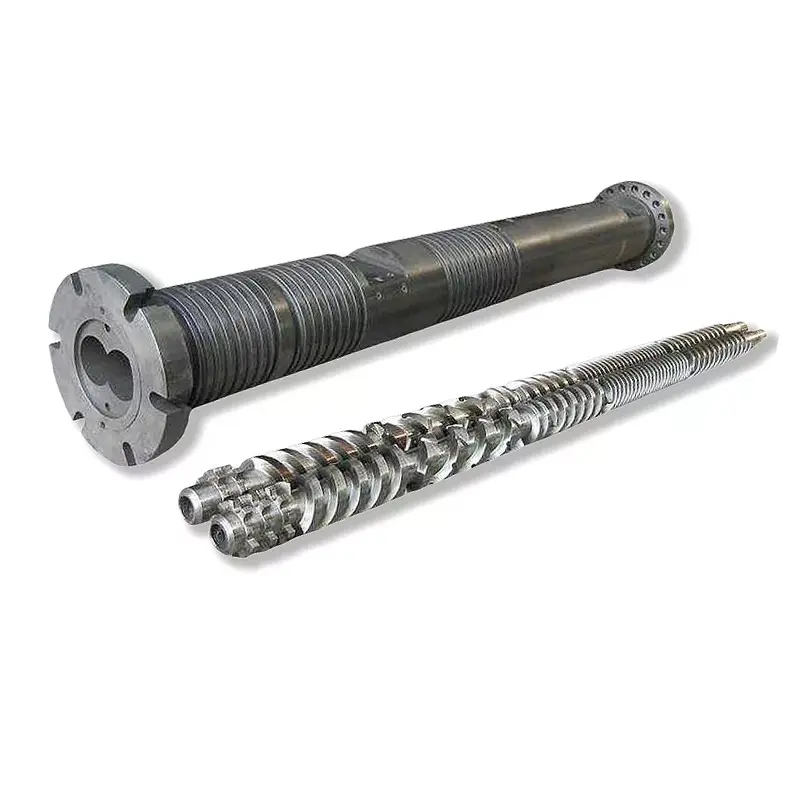

Conical twin screw barrel manufactured by Nanhaiya — Eng konesch Zwillingsschraube a Faass-Set - déi konischt Boren ginn eng kuerz Längt Kompressioun ideal fir Hëtztempfindlech PVC.

Wéi e konischen Zwillingsschrauffass funktionnéiert

An engemkonische Zwillingsschrauberextruder, zwee Schrauwen sëtzen nieft engem liichte Wénkel, breet um Fudder Enn a schmuel um Stierf Enn. D'Faass dréit taper fir ze passen. Wéi Matière première vun der grousser Duerchmiesser Fütterungszone an déi kleng Duerchmiesser Meterzon bewegt, kompriméiert a plasticéiert de schrumpften Volumen, während déi intermeshing Flich vermëttelen a vermëschen. Well déi zwou Schrauwen entgéintdréien a voll intermesh sinn, wierkt déi konesch Zwillingsschraube a Faass bal wéi eng positiv Verdrängungspompel - stänneg Ausgang bei nidderegen, sanfte Schéier, déi Hëtztempfindlech Polymere wéi PVC schützt.

De Prozess ënnerdeelt an dräi Etappen:

Füttern & Vermëttelen- de groussen Duerchmiesser vum Feed-End gëtt e grousst Aufnahmsvolumen, sou datt Pulvermëschungen a Material mat nidderegem Dicht (wéi PVC-Trockmëschung) zouverlässeg eragezunn ginn ouni ze iwwerbrécken.
Kompressioun & Plastifizéierung- de Kegel reduzéiert de Kanalvolumen laanscht d'Längt, kompaktéiert d'Material, dréit d'Loft eraus a schmëlzt se duerch kombinéiert Hëtzt a mechanesch Aarbecht.
Metering & Ausluede- déi schmuel Meterzon baut e stabilen Drock an dréckt eng eenheetlech, homogen Schmelz duerch d'Stär mat engem kontrolléierten Taux.

D'Faass mécht méi wéi d'Schrauwen. Et dréit d'Heizung an d'Kühlzonen, déi all Etapp op déi richteg Temperatur halen. Nanhaiya Fässer benotzen e Multi-Zone Heizungs- a Killdesign - typesch Fütterungs-, Kompressiouns- an Homogeniséierungszonen - mat fakultativ Vakuum-Lüftung fir Feuchtigkeit a liichtflüchteg aus der Schmelz ze zéien, wat wichteg ass fir gefëllten an hygroskopesch Verbindungen.

Schlëssel Spezifikatioune fir ze kontrolléieren ier Dir kaaft

Zwee konesch Fässer kënnen identesch ausgesinn a ganz anescht funktionnéieren. Dëst sinn d'Spezifikatioune déi d'Fit, d'Output an d'Liewensdauer entscheeden - d'Zuelen déi Dir sollt op all Zitat bestätegen.

Spezifesch Element	Wat et heescht	Firwat ass et wichteg
Duerchmiesser Verhältnass	Den Duerchmiesser vum Feed-End / Die-End, z.B. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Setzt d'Maschinnklass an d'Ausgabband - muss Äre Extrudermodell genau passen
L/D Verhältnass	Effektiv Veraarbechtungslängt vs Duerchmiesser	Méi laang effektiv Längt = méi Residenzzäit fir voll Fusioun an Entgasung
Material Grad	38CrMoAlA nitridéiert Stahl, W6Mo5Cr4V2, HIP Pulver Stahl, oder bimetallesch	Direkt dréit d'Verschleisdauer a Korrosiounsbeständegkeet géint gefëllte / PVC Verbindungen
Uewerfläch Behandlung & hardness	Nitridéierung, Verchromung, bimetallesch Legierung oder Wolfram-Carbid Spray	Nanhaiya sprayt eng Wolfram-addéiert Legierungsschicht fir z'erreechen62 HRCam Faass vs typesch 58 HRC
Alloy Layer Déift	Déck vun der verschleißbeständeger banneschten Schicht	Dem Nanhaiya seng bimetallesch Schicht ass 2,5–3 mm - eng méi déif Schicht bedeit eng méi laang benotzbar Servicefenster
Schrauwen / barrel Spillraum	D'Lück tëscht Fluchtipp a Buermauer	Ze grouss = Drockverloscht a kleng Ausgang; eng knapp, präzis Spalt hält Effizienz héich
Toleranz / Richtegkeet	Machining Präzisioun vum fäerdegen Deel	Nanhaiya hält konesch Zwillingsfässer op ± 0,0005 mm fir eng konsequent, widderhuelend Fit
Ausgangskapazitéit (kg/h)	Bewäert Duerchsetze fir d'Gréisst	Déi ënnescht Linn Keefer Nummer - passt et un Är Linngeschwindegkeet a Produkt

Allgemeng Industrie Notiz:konesch Gréisst Bezeechnungen wéi 45/90 oder 65/132 (feed / stierwen Duerchmiesser an mm) sinn gemeinsam iwwer SJZ-Typ konesch Maschinnen, sou kann e barrel uginn dës Manéier dacks zu engem bestehend extruder ugepasst ginn. Bestätegt ëmmer géint eng Zeechnung oder Probe ier Dir bestellt. Dir kënnt Standardgréissten op eisem gesinnkonische ZwillingsschrauberfassSäit.

Konesch vs parallel Zwillingsschrauwen Faass

Déi meescht üblech Fro Keefer stellen ass ob se eng konesch oder engparallel Zwilling Schrauwen barrel. Béid sinn Zwillingsschrauwen, béid intermesh - awer d'Geometrie passt verschidden Aarbechten. Kuerz gesot: konisch excels bei direkter PVC/WPC Extrusioun vu Päif, Profil a Bord; Parallel ass méi staark fir Compounding, Masterbatch a ganz héich Filler Formuléierungen.

Faktor	Konische Zwillingsschraubefass	Parallel Zwilling Schraube Faass
Feed Verhalen	Grouss Fudderöffnung - besser Aufnahme fir Pulver mat nidderegem Dicht	Méi eenheetlech Fütterung fir Zesummesetzung a Pelletfudder
Kompressioun	Héich Kompressioun agebaut an der konischter Geometrie	Méi konstante Kompressioun laanscht e fixen Duerchmiesser
Hëtzt / Schéier	Méi sanft, kontrolléiert Veraarbechtung - gutt fir Hëtztempfindlech PVC	Méi héich Schéier - besser fir intensiv Vermëschung an Dispersioun
Typesch Notzung	PVC Päif, Profil, Blat, WPC, Harz Fliesen	Masterbatch, compounding, héich-CaCO₃ a Glas-gefëllt Aarbecht
Ënnerhalt	D'Verschleiung an d'Entloossung brauche enk Iwwerwaachung op der Kegel	Oft méi einfach Geometrie Standardiséierung an Element Ersatz

Eng nëtzlech Fauschtregel: wann Äert Ennproduktassd'extrudate (eng Päif oder e Verwaltungsrot direkt vun der stierwen), eng konesch Zwilling Schraube barrel ass normalerweis déi richteg Outil. Wann Dir Pellets mécht oder e exigent Additivpaket dispergéiert, kuckt op e parallelen Zwillingsschraubefass - besonnesch de Konterrotéierend Typ fir ganz héich Karbonatbelaaschtungen. Net sécher op déi Är Linn passt? Easseenzeg Schraube, konesch a parallel Beräicher sinn all op der gewisenProduit Säit.

Gemeinsam Uwendungen

Well et eng staark Ernierung, héich Kompressioun a sanft Schéier kombinéiert, ass déi konesch Zwillingsschraube a Faass d'Aarbechtspäerd vu steife-PVC an Holz-Plastik-Extrusioun. Et funktionnéiert am beschten fir:

PVC Päif- Waasserversuergung, Drainage a Kanalleitung aus trockenemmëschen PVC.
PVC Profil- Fënster- an Dierprofile, Kanteband an Trimm.
PVC Verwaltungsrot & Blat- Schaumplack, Marmor-Lookplack a fräi Schaumplack (kuckt eassPVC Verwaltungsrot konesch Zwilling Schrauwen barrel).
WPC (Holz-Plastik Komposit)- Deck, Wandpanelen a Profiler aus Holzfaser-gefëllte Verbindungen.
PE-baséiert a resin-Fliesen Produkter- dorënner gewellte Harz Dachdecker a PE-gefëllte Profiler.
PVC pelletizing- Dréchent PVC-Mëschung a Granulat ëmgewandelt fir downstream Benotzung.

PVC board conical twin screw barrel for foam and marble sheet extrusion — Konesch Zwillingsschrauffass konfiguréiert fir PVC Board a Schaumblattextrusioun.

Wéi wielen ech de richtege konischen Zwillingsschrauffass

D'Auswiel kënnt op dräi Froen erof: wat fir Material leeft Dir, wéi eng Ausgang braucht Dir, a wéi abrasiv ass Är Formuléierung? Benotzt d'Matrix hei ënnen als Ausgangspunkt, bestätegt dann déi exakt Gréisst géint Är Maschinn.

Äre Material / Besoin	Recommandéiert Configuratioun	Uewerfläch / Material Wiel
Steif PVC Pipe & Profil	Standard konesch Geometrie mat Ärem Extruder (zB 55/110, 65/132)	Nitréiert 38CrMoAlA fir propper, niddereg-Filler PVC
PVC + héich CaCO₃ Filler	Konesch mat verstäerkter Verschleißzone, oder erop op parallel Konterrotatioun	Bimetallesch / Wolfram-Carbid Schicht (62 HRC) fir Abrasioun
WPC / Holzfaserverbindungen	Konisch mat staarker Belëftung a Verschleisschutz	Bimetallesch - Holzfaser + Filler sinn héich abrasiv
PVC Schaum Verwaltungsrot / Blat	Konesch ofgestëmmt fir kontrolléiert Schmelztemperatur a stabilen Drock	Nitridéiert oder bimetallesch ofhängeg vum Fillerniveau
Héich Output op de selwechte Foussofdrock	Méi grouss Duerchmiesser Verhältnis an / oder méi effektiv Längt	Passt d'Häert fir Stonnen ze lafen a Fillerbelaaschtung

Wat och ëmmer d'Äntwert ass, deen eenzege wichtegste Schrëtt ass de Faass op Är existent Maschinn ze passen. Konesch Deeler sinn effektiv personaliséiert fir den Extruder an deem se lafen, sou datt eng Zeechnung - oder e Probe mat de Schlësseldimensioune (Fütter / Stierwen Duerchmiesser, Zentrumdistanz, Gesamtlängt a Flangedetailer) - léisst eis en exakt passend Ersatz zitéieren anstatt e "no genuch" Deel. Wann Dir déi ganz Linn anstatt de Komponent brauch, bauen mir ochkomplett extruder Maschinnen.

Installatioun an wiring Grondlage

E Präzisiounsfaass funktionnéiert nëmme wann et quadratesch, propper a korrekt erhëtzt ass. D'Schrëtt hei drënner sinn en allgemengen Iwwerbléck - befollegt ëmmer d'Handbuch vun Ärem Maschinnebauer a Sperrprozeduren.

Kraaft erof a Spär.Isoléiert de Fuert an all Heizungen ier Dir déi al Faass ewechhuelt. Bestätegt Nullenergie ier Dir ufänkt.
Botzen der mating Gesiichter.Ewechzehuelen al sealant, Kuelestoff an burrs aus flanges an Situéiert Gesiichter sou datt déi nei barrel Plaze ouni Verzerrung.
Montéieren an ausriichten.Passt de konesche Fass op d'Gearbox / Feedgehäuse, kontrolléiert d'Konzentrizitéit an datt d'Schrauwen fräi mat der Hand dréien ier d'Kraaft ugewannt gëtt.
Wire d'Heizungszonen.Reconnect Bandheizungen a Killmëttel pro Zone (Feed → Kompressioun → Metering), a paréiert all Thermoelement op de richtege Controllerkanal sou datt keng Zone Kräizverkabelt ass.
Setzt e Soakprofil.Bréngt de Faass op d'Temperatur lues a loosst et sou Stahl a schmëlzen ausgläichen ier Dir d'Schrauwen ufänkt - Startkält riskéiert Dréimomentschued.

Heizzon Tipp:halen der fidderen Zone coolst an Schrëtt Temperaturen an Richtung stierwen. Ongläiche oder falsch kartéiert Zonen sinn eng vun den heefegsten Ursaachen fir eropgaang a schwaarz Sträifen - et ass derwäert ze iwwerpréiwen no all Fasswiessel.

Troubleshooting a Verschleiung

Déi meescht konesch Fassprobleemer annoncéieren sech als onbestänneg Ausgang, Iwwerhëtzung oder degradéiert Produkt. Benotzt dës Tabell fir séier vu Symptom op méiglecherweis Ursaach ze fixéieren.

Symptom	Wahrscheinlech Ursaach	Fixéieren
D'Ausgab schwankt / eropgeet	Feed Inkonsistenz, verschleeft Flich oder Temperaturdrift	Iwwerpréift d'Fütterung, kontrolléiert d'Zonetemps, moosst d'Schraube / Barrel Clearance
Iwwerhëtzung	Heizung Ongläichgewiicht, iwwerschësseg Reibung, oder blockéiert Ofkillung	Kontrolléiert all Zone a Killkreesser; re-Kaart thermocouples
Schlecht Plastifizéierung	Falsch Schraube-Opstellung oder e verschwonnene Faassbuer	Konfiguratioun z'iwwerpréiwen; kontrolléieren fir vergréissert Spillraum aus zouzedrécken
Schwaarz Linnen / Sträifen	Dout Flecken déi degradéiert Material halen, oder geschossene Buer	Spülen a botzen grëndlech; iwwerpréift Buer a Schrauffläch
Exzessiv / séier Verschleiung	Abrasive Filler, schlecht Ënnerhalt, oder ënner der Spezifizéierung Hardness	Upgrade op eng bimetallesch / Wolframkarbidfass; zéien Ënnerhalt

Verkleedung ass normal - d'Zil ass et lues a prévisibel ze maachen. Abrasiv Filler (CaCO₃, Holzfaser, Glas) attackéieren d'Bour a fléien am schnellsten, genee dofir bezilt eng méi déif, méi haart bannescht Schicht sech. Eng 62 HRC Wolfram-addéiert Uewerfläch dauert einfach méi laang géint dës Verbindungen wéi e Standard 58 HRC-Finish, deen den Intervall tëscht Rekonstruktiounen ausdehnt.

Ënnerhalt Checklëscht

Kuerz, reegelméisseg Kontrollen verhënneren déi deier Feeler. Baut dës an Är Routine:

Intervall	Check	Aktioun
All Verréckelung	Zone Temperaturen & Ampere	Log Liesungen; ënnersicht all Drift vun der Baseline
Wochemaart	Schmelzqualitéit & Surface Finish	Opgepasst op nei Sträifen, Gelen oder Ausgangsännerung
Mount	Spülen & visuell Buer / Schrauwenprüfung	propper doudege Flecken; kuckt no Scoring oder Verfärbung
Trimester	Schrauwen / barrel Spillraum	Mooss de Spalt; vergläicht mat Spezifizéierung fir Verschleiungsrate ze verfolgen
Wéi néideg	Heizung & Thermoelement Integritéit	Ersetzen gescheitert Bands / Sensoren ier se schlecht Produkt verursaachen

Oft gestallte Froen

Wat ass e konischen Zwillingsschrauffass?

Et ass eng konisch Zwilling-Bohr Extrusiounskomponent, an där zwee konesch Schrauwen an engem passende konesche Faass rotéieren. De Kegel kompriméiert a plasticéiert Material iwwer eng kuerz Längt, sou datt de konesche Schrauffass ideal ass fir PVC-Päif, Profil, Blat a WPC-Extrusioun.

Fir wat Material ass et am beschten benotzt?

Steife PVC (Päif, Profil, Brett a Blat), Holz-Plastik Komposit, PE-baséiert Profiler an Harz Fliesen, plus PVC pelletizing. Et handhabt niddereg-bulk-Dicht dréchen-Mëschung Pudder besonnesch gutt dank senger grousser Fudder-Enn ofgeroden.

Wéi ass et anescht wéi e parallele Zwillingsschraubefass?

E konischt Faass tapert a baut héich Kompressioun mat sanft Schéier, passt direkt PVC / WPC Extrusioun. Aparallel Zwilling Schrauwen barrelhält e konstanten Duerchmiesser a méi héije Schéier, wat d'Kompositioun, d'Masterbatch a ganz héich Füllformuléierunge passt.

Wat ass déi typesch Spillraum tëscht Schraube a Faass?

Clearance ass de klenge Spalt tëscht dem Fluchtipp an der Buermauer. Et ass fest a präzis op engem neien Deel gesat; wéi et opmaacht vu Verschleiung, Ausgang an Drockfall. Periodesch moossen ass de kloerste Wee fir Faassverschleiung ze verfolgen.

Wéi installéieren ech e konischen Zwillingsschrauffass?

Kraaft erof a spären, botzt d'Material Gesiichter, montéieren an ausriichten sou datt d'Schrauwen fräi dréien, all Heizungszon an Thermoelement korrekt draht, da bréngt de Faass op d'Temperatur lues a lues a setzt se virum Start vun de Schrauwen.

Wat verursaacht Verschleiung a konischen Zwillingsschraubefässer?

Haaptsächlech abrasive Filler wéi Kalziumkarbonat, Holzfaser a Glas, verschlechtert duerch Korrosioun vu PVC-Veraarbechtung, schlechtem Ënnerhalt an ënnerspezifizéierter Härtheet. Eng méi déif bimetallesch oder Wolframkarbidschicht widderstoen all dräi wäit besser.

Wéi oft soll de Faass iwwerpréift oder ersat ginn?

Maacht visuell a purge Kontrollen all Mount a moosst d'Entloossung Véierel. Ersatz Timing hänkt vun der Fëllbelaaschtung a Lafstonnen of - verfollegt de Verschleistrend anstatt op e Feeler ze waarden, a baut op oder ersetzt eemol d'Clearung vergaangen ass.

Wéi wielen ech déi richteg Gréisst fir meng Extrusiounslinn?

Passt den Duerchmiesserverhältnis an d'Längt un Ären Extrudermodell an Zilausgang, wielt dann eng Uewerflächbehandlung baséiert op wéi abrasiv Är Formuléierung ass. Schéckt eng Zeechnung oder eng Probe mat Schlëssel Dimensiounen sou datt de Faass e genaue Pass ass, net eng Approximatioun.

Braucht Dir e konischen Zwillingsschrauffass deen op Är Maschinn passt?

Schéckt eis Är Zeechnung - oder eng Probe mat de Schlëssel Dimensiounen - an eis Ingenieuren spezifizéieren eng exakt passend konesch Zwillingsschraube a Faass mat der richteger Hardness fir Äert Material. Mat intern Nitridéierung, Bimetall- a Wolfram-Carbid Veraarbechtung, bauen mir Deeler déi 62 HRC bannent der Buer erreechen fir laang Liewensdauer.

Kritt en Devis bannent 12 Stonnen →

Nanhaiya (Zhoushan) Plastik Maschinnen · 500+ global Clienten ·eenzel, konisch Zwilling & parallel ZwillingSchrauwen Fässer
